概述

歡迎閱讀Orbbec SDK（以下簡稱“SDK”）的使用教程！SDK 不僅提供了簡潔的高階API，又提供全面、靈活的低階API，能夠讓您更快速的了解和使用奧比中光3D傳感攝像頭。

功能介紹

Orbbec SDK是針對奧比中光結構光、雙目、iToF等3D傳感攝像頭，提供設備參數配置、數據流讀取和流處理的，跨平臺（Windows、Android、Linux）的軟件開發包。

核心功能：

深度相機的訪問及相關參數設置

- RGB相機的訪問及相關參數設置（例如：曝光和白平衡）

- 傳感器的訪問及相關參數設置（例如：陀螺儀和加速度計）

- 幀同步及對齊的控制

- 點云數據

- 濾波等算法能力

- 多操作系統及Wrapper的支持。

   亮點

- “薄”：提供最少層級、高性能獲取設備數據的能力

- “靈活”：模塊化傳感器功能，靈活組合不同設備

- “高可擴展”：支持日益多樣化形態的設備及系統，以及插件化算法適用于不同場景

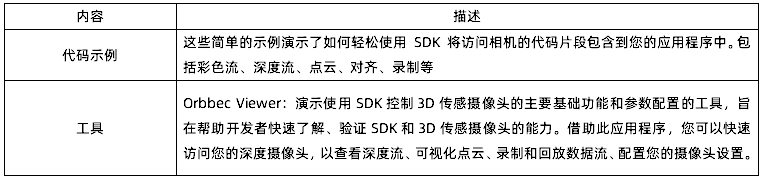

SDK 中包含的內容：

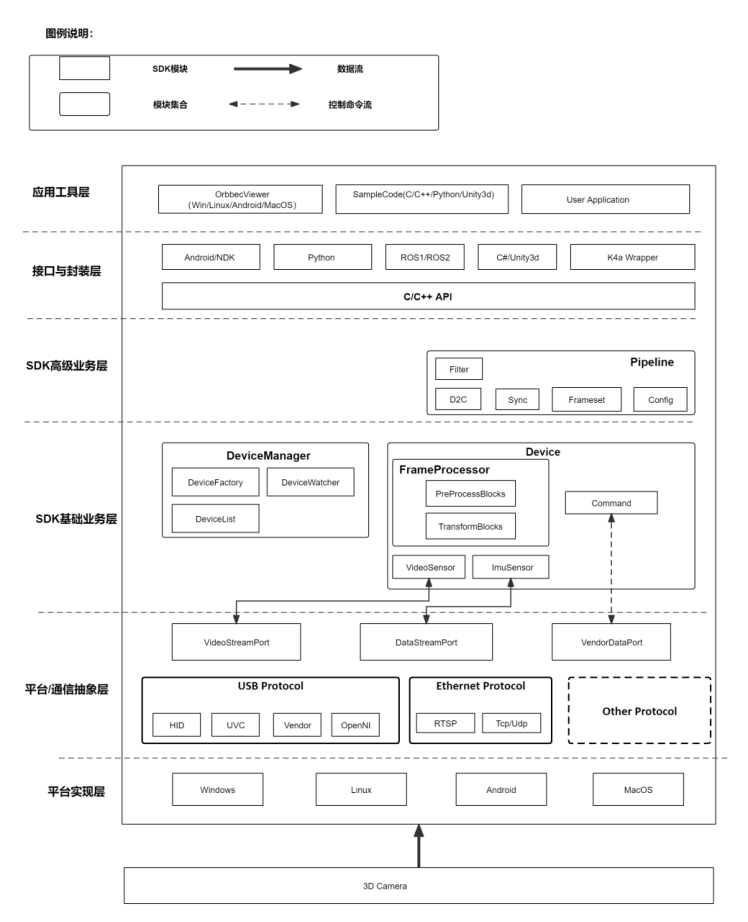

SDK 架構

應用工具層

OrbbecViewer，Sample 及用戶應用實現。

接口封裝層

OrbbecSDK 接口封裝及 wrapper的封裝。

 高級業務層

HighLevel 對核心業務組件進行封裝，使用pipeline 對外提供接口。

 基礎業務層

核心業務邏輯框架實現。

 平臺/通信抽象層

跨平臺組件屏蔽各個操作系統差異實現，提供統一訪問方式。

 平臺實現層

各個平臺的驅動實現。

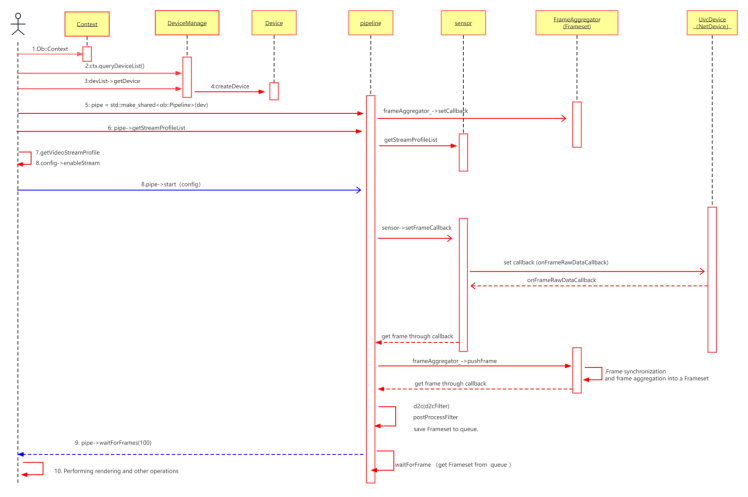

SDK 視頻流獲取時序圖

 注：其中標了序號的是對外的接口，沒有標明序號的是內部接口。

SDK 常用概念

Context

環境上下文，初始化時最先創建的對象，可進行一些設置，包括但不限于設備狀態改變回調、日志等級等等的設置。Context可以訪問多個Device。

Device

一臺實際硬件設備對應一個Device對象。用來獲取設備相關信息和控制設備的屬性。

Sensor

Sensor 可以理解為實際設備的子設備，比如對應Color Sensor、IR Sensor、Depth Sensor、IMU Sensor等等。一個Device可以包含多個Sensor。

Stream

Stream 代表數據流，一般一個Sensor會輸出一種或者多種數據流，數據流由一系列的時間序列幀。Frame組成。針對Stream, 用StreamProfile來描述單獨流配置。

Frame

代表Stream中的一幀數據，也包含了該幀數據的相關信息，如時間戳、類型等。

FrameSet

代表同一時間戳下面的不同類型Frame的組合，比如Color Frame、Depth Frame的組合。

Pipeline

HighLevel對應的對象，封裝了快速訪問SDK的接口，功能簡單，可以讓用戶快速地上手和使用SDK。

Filter

主要是針對復合流FrameSet的一些算法處理模塊，例如：點云的算法處理。
