ROS 1 教程 啟動設備節點

在ROS中啟動攝像頭節點

本指南提供了如何使用ROS啟動啟用彩色點云功能的攝像頭節點的說明。

啟動節點的命令

要啟動攝像頭節點，請在終端執行以下命令：

roslaunch orbbec_camera gemini_330_series.launch enable_colored_point_cloud:=true enable_left_ir:=true enable_right_ir:=true

此命令啟動攝像頭節點并啟用彩色點云。

發布的主題

一旦攝像頭節點運行，它將在多個ROS主題上發布數據。以下是可用主題的列表：

● IMU數據和信息：

○ camera/accel/imu_info

○ camera/gyro/imu_info

○ camera/gyro_accel/sample

● 彩色攝像頭主題：

○ /camera/color/camera_info

○ /camera/color/image_raw

○ /camera/color/image_raw/compressed

○ /camera/color/image_raw/compressedDepth

○ /camera/color/image_raw/theora

○ /camera/color/metadata

● 深度攝像頭主題：

○ /camera/depth/camera_info

○ /camera/depth/image_raw

○ /camera/depth/image_raw/compressed

○ /camera/depth/image_raw/compressedDepth

○ /camera/depth/image_raw/theora

○ /camera/depth/metadata

○ /camera/depth/points

○ /camera/depth_filter_status

○ /camera/depth_registered/points

○ /camera/depth_to_color

○ /camera/depth_to_left_ir

○ /camera/depth_to_right_ir

● 紅外攝像頭主題：

○ /camera/left_ir/camera_info

○ /camera/left_ir/image_raw

○ /camera/left_ir/image_raw/compressed

○ /camera/left_ir/image_raw/compressedDepth

○ /camera/left_ir/image_raw/theora

○ /camera/left_ir/metadata

○ /camera/right_ir/camera_info

○ /camera/right_ir/image_raw

○ /camera/right_ir/image_raw/compressed

○ /camera/right_ir/image_raw/compressedDepth

○ /camera/right_ir/image_raw/theora

○ /camera/right_ir/metadata

● 其他主題：

○ /diagnostics

○ /parameter_events

○ /rosout

○ /rosout_agg

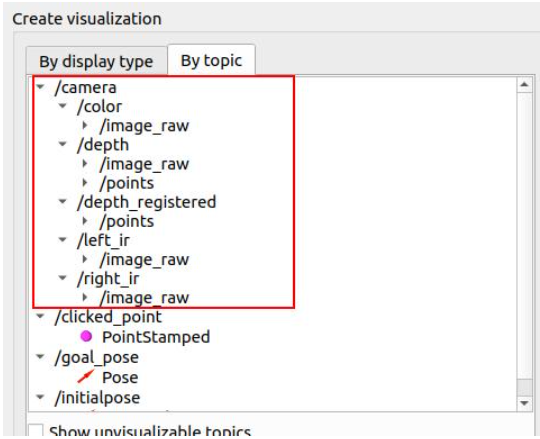

在RViz中可視化數據

要查看PointCloud或圖像數據，請使用RViz：

1. 啟動RViz。

2. 從已發布主題列表中選擇您希望可視化的主題。

3. 將選定的主題添加到RViz以開始查看數據。

示例可視化

以下是在RViz中可視化可能出現的示例：

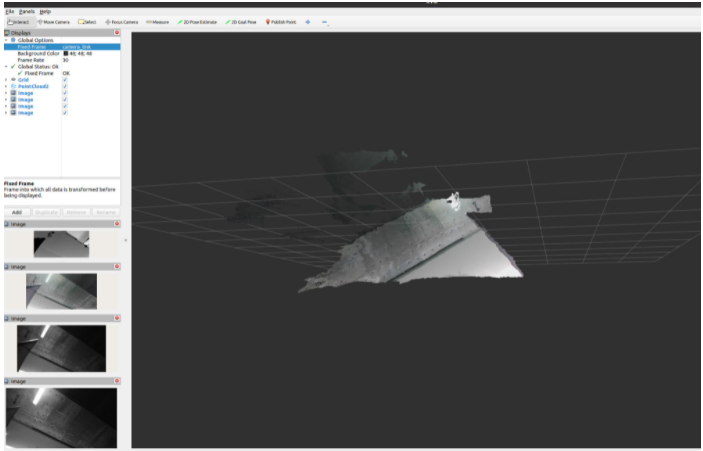

● 點云可視化

● 圖像數據可視化
