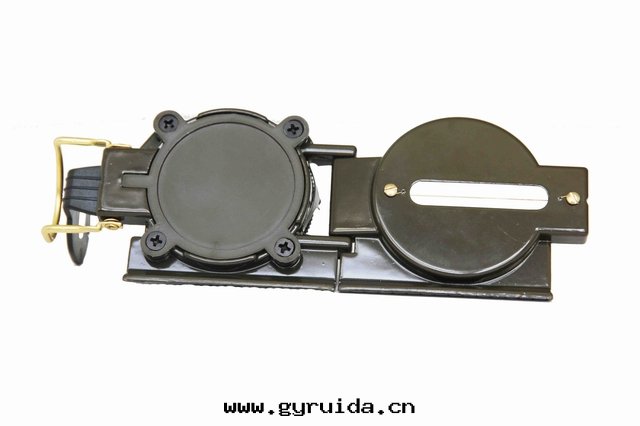

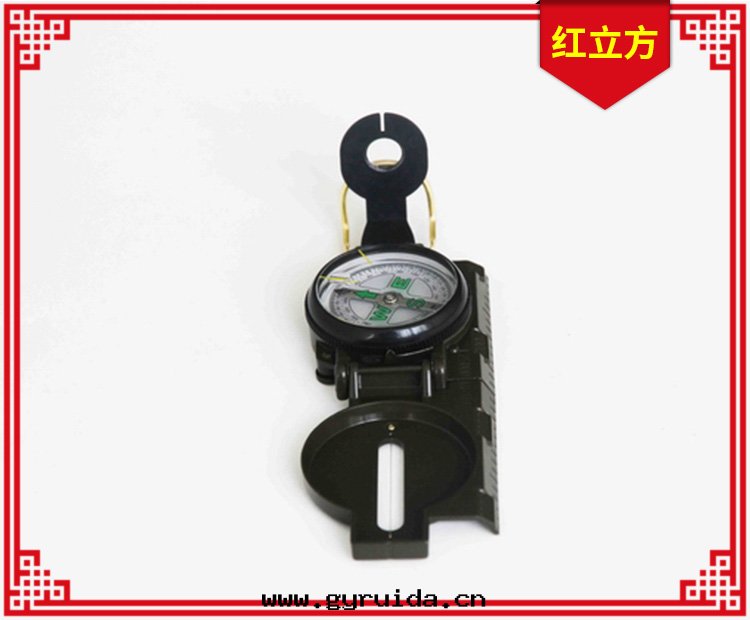

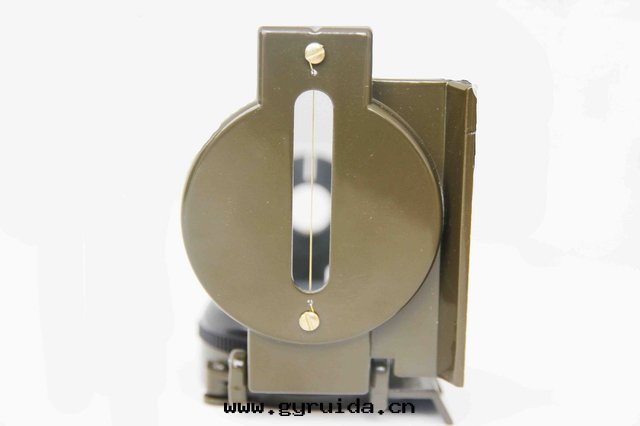

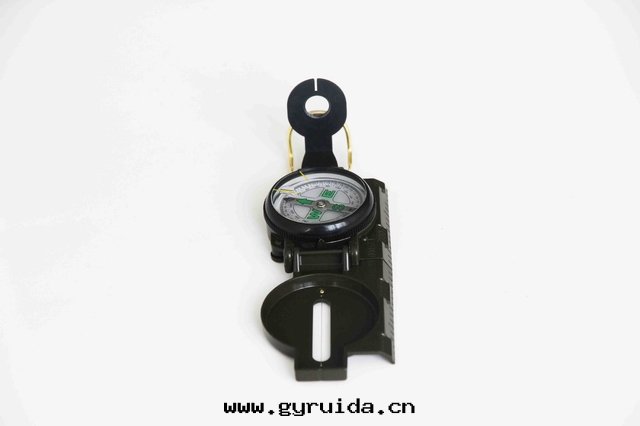

軍用指南針

使用操作：

1.測方位角：展開指北針，轉動方位框使方位玻璃上的刻度線與方向指标相对正，将平視鏡斜放（45°）單眼通过準星瞄向目标，從平視鏡反射看到磁針N极所对反字表牌上方位分劃，既可读出目标方位角，然後用右手轉動方位框使方位玻璃上的刻度線與磁針N极对準，此时方向指标與方位玻璃刻度線所夾之角即为目标方位角（按順时針方向计算）。打開指北針，标定好地图（測距时可不标定地图），在图上基準點處插一紮針，轉動指北針，使側尺邊切于目标點，即可判读出基準點至目标點的方位角。

2.标定地图：展開指北針，轉動方位框，使方位框上的刻度線字與方向指标对準（注意磁偏角的修正），将指北針平放在地图上，準星一端朝向地图北极，使坐标梯尺长與地图磁子午線相切，轉動地图使磁針N极对準方位玻璃上的刻度線，此时地图即已标定。

3.求向掩蔽目标行進的行軍方向：展開指北針于地图上，使測繪尺經过的图上本人立足點與行軍目标，这时方向指标即指應行進的方向。轉動方位框使方位玻璃上的（S、N)方向與地图上的（S、N）方向一致，然後記下方向指标所指方位角读數，面对方向指标拿起指北針旋轉身體，使磁針N极與方位玻璃上的刻度線对準，此时通过準星照門向前对準，在此对準線上的各物體（如樹林、房屋等）都可作为行軍方向的輔助目标，認清輔助目标後即可对之前進。将指北針關閉裝入袋內，但勿轉動方位框，到达輔助目标後即可再找一新輔助目标繼續前進，直到目的地为止，沿途應經常檢查方向读數。

4.已知目标的間隔，估測目标至站立點之間的距離：
①通过照門和準星左右两尖端瞄準目标，根據目标的間隔所占準星左右两尖端間宽度的倍數，按10:1的比例公式估算目标的距離。目标與站立點的距離（米）=目标間隔宽度（米）x10/目标間隔占準星两尖端宽度的倍數例：前方有一公路與我方阵地平行，求公路與阵地的距離。沿公路有电杆，杆間距離为50米，用距離估定器測得左右两尖端有电杆5根，即每两杆間隔占左右两尖端間距離的1/4倍。根據比例公式求得：公路與阵地間距離=50x10x4=2000米
②利用輔助點求目标的距離用照門準星瞄準目标，轉動方位框使刻度線对正磁針N极，記下方向指标所指示的方位角读數。然後向左或右轉一直角方向（即與原方位读數相差15-00）尋找一輔助點，用步測法或其他方法，測出輔助點至站立點的距離。在輔助點再用指北針通过照門準星对準原目标，同樣轉動方位框使刻度線对準磁針N极，記下方向指标所指读數。根據前後两次方向角读數之差與站立點至輔助點的距離，查附表二可得目标距離。如果以上两次方向角读數之差为7-50（即45°时），則目标距離等于站立點至輔助點的距離。

5.測量高度：利用地图和高度表測量高度。從地图上查得站立點至目标的水平距離，再用指北針測得俯仰度數，通过高度表查出高度，也可用三角函數算出。例：求山底至山頂的高度。從地图上查出山頂與站立點的水平距離为100米，用指北針測得山頂仰角为40°，然後查高度表在100米處对照40°，可得高度为83.91米。

6.測地图上任意两點間的?锍蹋翰煌壤叩牡赝迹浞嚼锿叱ぜ笆檔鼐嗬牍叵導撲愎?1:25000地图：距離=（量得毫米數/4）X100（米）1:50000地图：距離=（量得毫米數/2) X100 (米）1:100000地图：距離=量得毫米數X 100（米）

7.磁偏角測量：①地球南北磁极的方位并不正好在地球的正南北方向，所以磁針所指南北方向，與真正南北方向有一偏差角，这偏差角稱为磁偏角，其數值各地不一。在不需要精确測量时，可把磁針所指方向視为真正北方，在需要精确測量时，就先查所在地磁偏角書，再根據指北針所指示的方向，推算出真正的南北方向。如在长沙使用指北針时，查附表四长沙的磁偏角为2°41'（W），这就是说在长沙磁針所指北方是正北方的西邊偏2°41'的地方。

②任何地方磁偏角求法。在晴空夜晚，展開指北針，轉動方位框，使方位玻璃上（N）字正对方向指标。用照門、準星、平視鏡及夜光标志正对北极星，不變指北針方向，将指北針平放，此时磁針北极所指读數就是所在地磁偏角。

『維修保養』

1、使用和放置指北針时不要靠近铁磁物體、高壓線及电磁器件等，以免造成誤差和降低羅盤的靈敏度。

2、不使用时，應放在通風、干燥的地方，以免發黴。

3、平視鏡、反字表牌座勿扭彎，以免影響其使用精度。

4、各表面粘污时，可用白絨布輕擦表面，以保持表面光潔。
